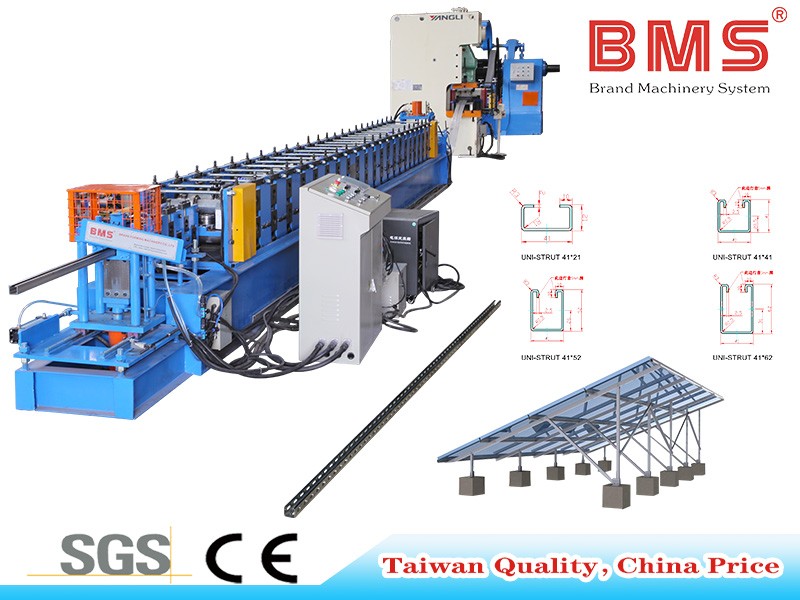

ソーラーマウントフレームロール成形機

ソーラーマウントフレームロール成形機
ソーラーマウントフレームロール成形機

ソーラーマウントフレームロール成形機

アメリカの顧客向けにカスタマイズ
  • リードタイム :

    45 workdays
  • ロール成形速度 :

    16m/min
  • 重さ :

    30T
  • モデル番号。 :

    YX21/41/52/62-41
  • 出荷港 :

    Xiamen
  • 支払い :

    TT/LC

ソーラーマウントフレームロール成形機

ビデオを見るにはここをクリックしてください







Solar Panel Mounting Bracket Roll Forming Machine



プロフィール

Solar Panel Mounting Bracket Roll Forming Machine





材料

材料の厚さ: 2.0-2.8mm
適用材質:亜鉛メッキ鋼(GI)、冷間圧延鋼(CRC)
耐力:245-550Mpa

ワークフォロー



アンコイラー→レベリング装置サーボ送り&パンチ穴加工機ガイドデバイス& ローリングフォーミングシステム油圧ポストカッティング装置出口ラック










機械部品

1) 5 トン油圧アンコイラー: 1 セット



油圧制御スチールコイル内ボアの収縮と停止
最大。送り幅:600mm
コイル内径範囲:508±30mm、外径:1500mm
最大容量:5トン、 モーター:3KW、周波数速度制御
オイルポンプモーター:3KW
自動給電と自動停止装置を追加
油圧アーム装置付



Solar Panel Mounting Bracket Roll Forming Machine







2) レベリング Dエビス



三つ 完全に セブン ローラーレベリング装置
供給材ガイド付、本体フレームは材質 H450 溶接による鋼の型付け
から製造されたシャフト 45#スチール焼入れ焼戻し熱処理、硬質クロムメッキ、直径φ90mm、精密機械加工
モーターのパワー:3KW



Solar Panel Mounting Bracket Roll Forming Machine



Solar Panel Mounting Bracket Roll Forming Machine





3) サーボドライブとパンチング マシーン


63トン ロール成形前の高速パンチング マシン、パンチング モデルの 1 セットを装備します。パンチング マシンの 4 つの側面には安全カバーがあり、片側にはドアが開きます。PLC システム制御による。


Solar Panel Mounting Bracket Roll Forming Machine





Solar Panel Mounting Bracket Roll Forming Machine





サーボモーターによる材料送りにより、より正確なパンチングを実現し、 サーボモーター動力 3KW









4) メインマシン



送りガイド付、本体フレーム製 H400 溶接による鋼の型付け
側壁の厚さ: Q235 t18mm ;タイロッド:ф22 亜鉛メッキ
から製造されたローラー 軸受鋼 GCr15(=EN31鋼)、精密機械加工、硬質クロムコーティング、厚さ0.04mm、表面は鏡面処理(長寿命と防錆のため)、シャフトは以下から製造されています。 45#スチール、焼き入れ焼き戻し熱処理、硬質クロムメッキ。直径=80mm、精密機械加工
ギア&チェーンドライブについて 22ステップ 申込用紙へ
メインモーター(ポラロイドブランド)=15KW 、周波数速度制御



Solar Panel Mounting Bracket Roll Forming Machine





Solar Panel Mounting Bracket Roll Forming Machine

水冷装置



5)ポスト油圧切断装置

ポストからカット、ストップからカット、2ピースタイプの切刃設計、ブランキングなし
油圧モーター: 5.5KW
切削工具材質: Cr12MoV(= SKD11 切削寿命100万回以上)、熱処理HRC58~62度
切断力はメインエンジンによって提供されます 独立した油圧ステーション



Solar Panel Mounting Bracket Roll Forming Machine





Solar Panel Mounting Bracket Roll Forming Machine







5) PLC制御システムm

切断量と切断長さを自動制御
タッチスクリーンに生産データ(生産バッチ、個数、長さなど)を入力し、
生産を自動的に終了できます。
組み合わせ:PLC、インバーター、タッチスクリーン、エンコーダーなど










6)ラを出るck

電源が入っていない、 単位,ローラーが付いているので簡単に移動できます










7)プロダクトショー

Solar Panel Mounting Bracket Roll Forming Machine



Solar Panel Mounting Bracket Roll Forming Machine





Solar Panel Mounting Bracket Roll Forming Machine





Solar Panel Mounting Bracket Roll Forming Machine





アフターサービス



1. 保証期間は、お客様が機械を受け取ってから 24 か月です。
24 か月以内に、交換部品をお客様に無料で宅配します。
2. 機械の寿命全体にわたる技術サポートを提供します
3. 当社の技術者を派遣して、お客様の工場に設置し、労働者を訓練することができます。
追加費用




取引条件





1.最小注文数量 (MOQ): 1 セット
2.納期:約45営業日
3.積み込み港: アモイ港
4.支払いの種類: T/T または L/C による
5.輸出:台湾、英国、フランス、シンガポールを含む50以上の国と地域へ。
ギリシャ、オーストラリア、アメリカ、メキシコ、ブラジル、チリ、ボリビア、トリニダード、イスラエル、サウジアラビアなど





梱包形態

梱包方法:本体は裸で梱包します。 プラスチックフィルムで覆われています(埃や腐食を防ぐため))、コンテナに積み込まれ、 スチールロープとロックにより適切な容器にしっかりと固定されています、長距離輸送に適しています。
